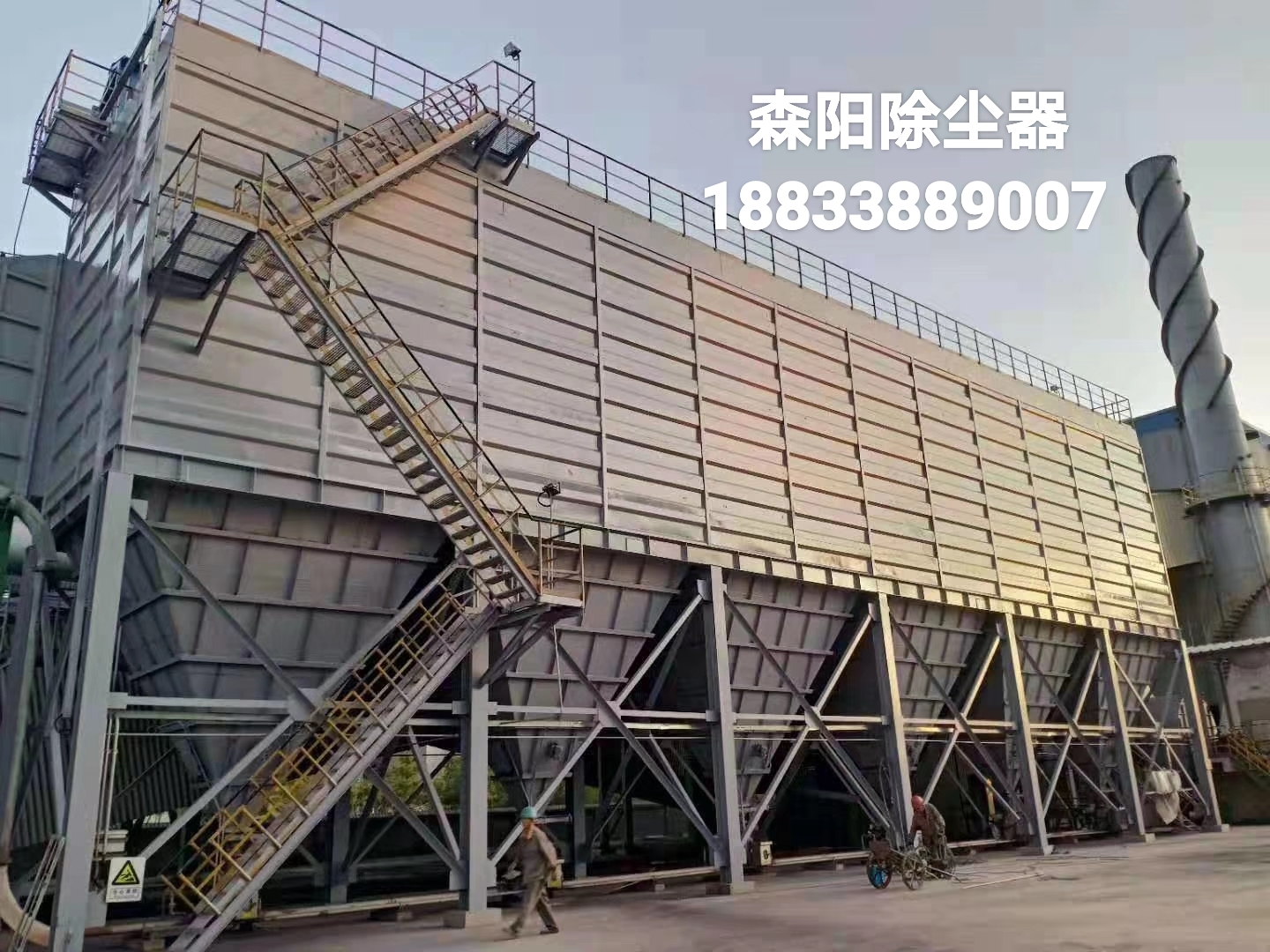

       脉冲袋式除尘器—脉冲袋式除尘器结构

脉冲袋式除尘器，它是由上、中、下箱体、排灰系统及喷吹系统五部分组成。其中，上箱体包括可掀起的盖板和出风口；中箱体内主要包括多孔板、滤袋框架、滤袋及文氏管；下箱体由灰斗、进风口及检查门组成；喷吹系统包括控制仪表、控制阀、脉冲阀、喷吹管和气包。

脉冲袋式除尘器—脉冲袋式除尘器工作原理

脉冲袋式除尘器设备正常工作时，含尘气体由进风口进入灰斗，由于气体体积的急速膨胀，一部分较粗的尘粒受惯性或自然沉降等原因落入灰斗，其余大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被滞留在滤袋的外侧，净化后的气体由滤袋内部进入上箱体，再由阀板孔、排风口排入大气，从而达到除尘的目的。随着过滤的不断进行，除尘器阻力也随之上升，当阻力达到一定值时，清灰控制器发出清灰命令，首先将提升阀板关闭，切断过滤气流;然后，清灰控制器向脉冲电磁阀发出信号，随着脉冲阀把用作清灰的高压逆向气流送入袋内，滤袋迅速鼓胀，并产生强烈抖动，导致滤袋外侧的粉尘抖落，达到清灰的目的。由于设备分为若干个箱区，所以上述过程是逐箱进行的，一个箱区在清灰时，其余箱区仍在正常工作，保证了设备的连续正常运转。之所以能处理高浓度粉尘，关键在于这种强清灰所需清灰时间极短(喷吹一次只需0.1～0.2ｓ)。
